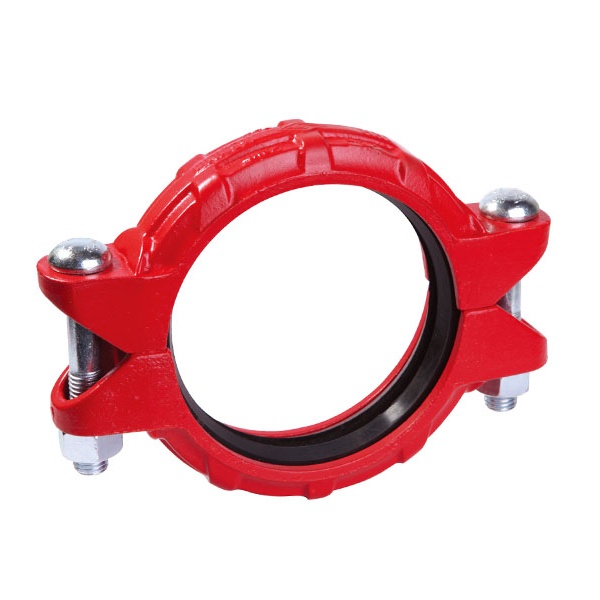

Гибкая муфта для высокого давления

Тип: МВД

Размеры:

• 2″(Ду50) – 12″(Ду300)

Стандарт:

• ISO6182, AWWA C606, GB 5135.11

Стандарт подключения:

• ASME B36.10, ASTM A53 – A53M, ISO 4200

Рабочее давление:

• 2” – 12” (Ду50 – Ду300): 1000 Psi

Применение:

• Гибкие муфты NBR для тяжелых условий эксплуатации подходят для трубопроводных систем среднего и высокого давления с номинальным давлением 1000 фунтов на квадратный дюйм, номинальным размером DN50 – DN300, температурным диапазоном −20 ℃-+ 180 ℃, которые широко применяются в системах водоснабжения и канализации, пожарной безопасности. пожаротушение, кондиционирование и т. д.

Категория:

Обзор продукта

Гибкие муфты для тяжелых условий эксплуатации — это один из типов гибких муфт, которые применяются в средах с высоким давлением. Они в основном используются для соединений труб с пазами, где соседние концы труб допускают определенное относительное угловое смещение и соответствующее осевое вращение.

Материал трубы:

• Трубы стальные сварные и бесшовные катаные по ASME B36.10, ASTM A53 – A53M, ISO 4200, GB/T 21835

Обработка поверхности:

• Электрофоретическая окраска
• Эпоксидная покраска
• Горячее цинкование
• Черный
• Другие будут доступны по подробному запросу клиентов

Технические характеристики

Корпус:

ASTM A536, Ковкий чугун 65-45-12

Прокладка:

• Класс «E» ЭПДМ
ЭПДМ (зеленый код). Температурный диапазон от —30°F до +230°F/—34°C до +110°C.
Рекомендуется для горячей и холодной трубопроводной воды в указанном температурном диапазоне, для различных разбавленных кислот, воздуха без примеси масла и других химических соединений. Относится к категории UL в соответствии с ANSI, для холодного +86°F/+30°C
и горячего +180°F/+82°C.
НЕ РЕКОМЕНДУЕТСЯ ДЛЯ ИСПОЛЬЗОВАНИЯ В НЕФТЕСОДЕРЖАЩИХ СРЕДАХ.

• Класс «T» Нитрил
Нитрил (оранжевый код). Температурный диапазон от —20°F до +180°F/—29°C до +82°C.
Рекомендуется для нефтепродуктов, воздуха с содержанием паров масла, растительных и минеральных масел в указанном температурном диапазоне. Не рекомендуется для использования горячей воды выше +150°F/+66°C или для горячего сухого воздуха выше F/ +140°F/+60°C.

• Класс «S» Силикон
Силикон (белая прокладка). Температурный диапазон от —30°F до +350°F/—34°C до +177°C.
Рекомендуется для сухого тепла, воздуха без углеводородов до +350°F / +177°C. НЕ РЕКОМЕНДУЕТСЯ ДЛЯ ИСПОЛЬЗОВАНИЯ В НЕФТЕСОДЕРЖАЩИХ СРЕДАХ.

• Класс «О» Viton
Viton (фторкаучук) (синий код). Рекомендуется для нефти, нефтесодержащих продуктов, масло, гидравлических жидкостей, воздух с углеводородом, Температурный диапазон от +20°F до +392°F/—7°C до +200°C. Не рекомендуется для использования горячей воды.

Прокладка:

Тяжелая шестигранная гайка ANSI
• Материал: SAE J995 2
• Тема: ANSI B 1.1-1982
• Обработка поверхности: гальваническое цинкование согласно ASTM B633.
КЛАСС FE/ZN5 ТИП Ⅲ, толщина по классу SC1

Метрическая тяжелая шестигранная гайка
• Материал: ISO 898-2:1992 \ GB/T3098.2-2000, класс 8
• Резьба: ISO 261
• Обработка поверхности: гальваническое цинкование с последующим погружением в желтый хромат согласно ISO 2081 FE/ZN5, ISO4520 КЛАСС 1A

Гусеничный болт с овальной шейкой ANSI
• Материал: SAE J429 5
• Резьба: резьба UNC согласно ANSI B 1.1
• Обработка поверхности: гальваническое покрытие хроматом серебра согласно ASTM B633.
КЛАСС FE/ZN5 ТИП Ⅲ, толщина по классу SC1

Метрический гусеничный болт с овальной шейкой
• Материал: ISO 898-1: 1992 \ GB/T3098.1-2000, класс 8.8
• Резьба: метрическая резьба ISO по ISO 261
• Обработка поверхности: гальваническое покрытие желтым хроматом согласно SO 2081 FE/ZN5 ISO4520 КЛАСС 1A

Размеры и производительность

Номинальный диаметр Размеры внешнего диаметра трубы Рабочее давление Размеры Размеры болты
DN/in mm/in PSI/MPa A
mm/in 		B
mm/in 		C
mm/in 		No.-Size
mm
50
2		 60.3
2.375		 1000
6.90		 90
3.54		 134
5.28		 45
1.77		 2-1/2X75
2-M12X76
65
2½		 73
2.875		 1000
6.90		 100
3.94		 150
5.91		 45
1.77		 2-1/2X75
2-M12X76
65
2½		 76.1
3.000		 1000
6.90		 102
4.02		 154
6.06		 45
1.77		 2-1/2X75
2-M12X76
80
3		 88.9
3.500		 1000
6.90		 121
4.76		 172
6.78		 45
1.77		 2-1/2X75
2-M12X76
100
4		 114.3
4.500		 1000
6.90		 151
5.95		 214
8.43		 50
1.97		 2-5/8X85
2-M16X85
125
5		 139.7
5.500		 1000
6.90		 178
7.01		 247
9.72		 51
2.00		 2-3/4X115
2-M20X115
125
5		 141.3
5.563		 1000
6.90		 180
7.09		 248
9.76		 51
2.00		 2-3/4X115
2-M20X115
150
6		 168.3
6.625		 1000
6.90		 208
8.20		 284
11.18		 51
2.00		 2-3/4X115
2-M20X115
200
8		 219.1
8.625		 1000
6.90		 268
10.56		 354
13.94		 61
2.40		 2-7/8X140
2-M22X140
250
10		 273.0
10.75		 1000
6.90		 326.7
12.86		 420.7
16.56		 66
2.60		 2-7/8X125
2-M22X125
300
12		 323.9
12.750		 1000
6.90		 385
15.16		 477
18.78		 66
2.60		 2-7/8X140
2-M22X140
